錨桿托盤

錨桿托盤產品介紹：

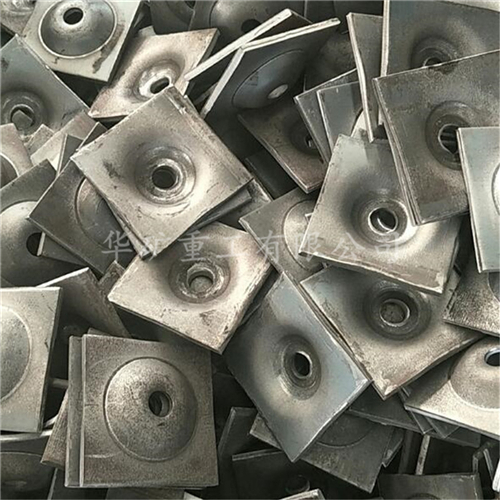

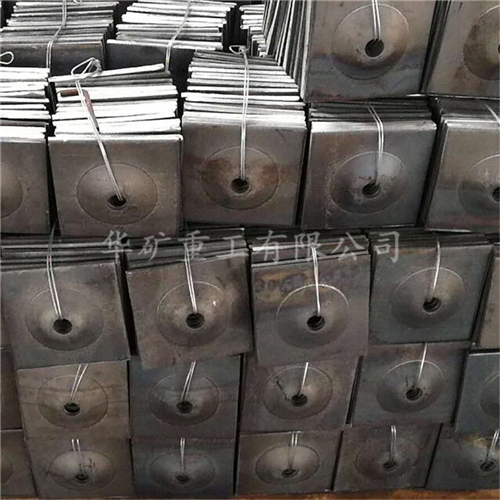

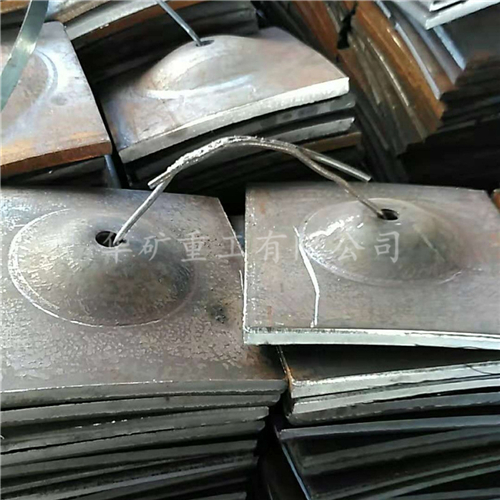

錨桿托盤是管縫錨桿的一個部件之一，其質料采用、焊環、軋頭制作桿體，繞環切割制作擋環，剪板、沖型、沖孔制作托盤，桿體、擋環。 錨桿托盤的類型有很多，礦井中常用的主要有蝶形托盤和平板形托盤。蝶形托盤的承載效果要比平板形托盤的效果好。錨桿托盤作為錨桿支護體系中一個緊張部位，其性能直接影響到錨桿的支護效果。托盤的用途是把螺母鎖緊力矩所產生的推力傳遞給頂幫，產生初錨力，同時又將巷道頂幫的壓力傳遞給錨桿，產生工作阻力，共同加固圍巖，阻止巷道頂幫的位移。所以在選擇托盤時，一是要滿足錨桿托盤與錨桿桿體在強度上的匹配，避免由于錨桿托盤的強度不夠而造成錨桿穿孔現象。二是要滿足錨桿托盤與錨桿桿體在支護結構上的匹配，避免因錨桿桿體與托盤在支護結構上的不匹配而造成錨桿桿體及螺母受力不均，影響巷道的支護效果。

錨桿托盤產品參數：

常用規格

150*150*10  礦用錨桿托盤

150*150*8  礦用錨桿托盤

140*140*10  礦用錨桿托盤

140*140*8  礦用錨桿托盤

120*120*8  礦用錨桿托盤

120*120*10  礦用錨桿托盤

120*120*6  礦用錨桿托盤

參數

1.礦用錨桿托盤材質:Q235和Q345等。

2.錨桿托盤制作方法:剪板、沖型、沖孔制作錨桿托盤。

3.錨桿托盤種類:圓形錨桿托盤，方形錨桿托盤，蝶形錨桿托盤。

4.錨桿托盤執行標準：煤礦錨桿托盤，鐵礦錨桿托盤，國標錨桿托盤，非標錨桿托盤。

5.錨桿托盤厚度：5.5至6mm、7.5至8mm、9.5至10mm、11.5至12。

6.錨桿托盤性能及優點：采用高強板材；采用特殊的外形設計受力效果好；輕便容易安裝；提高表面控制效果。
